004671022

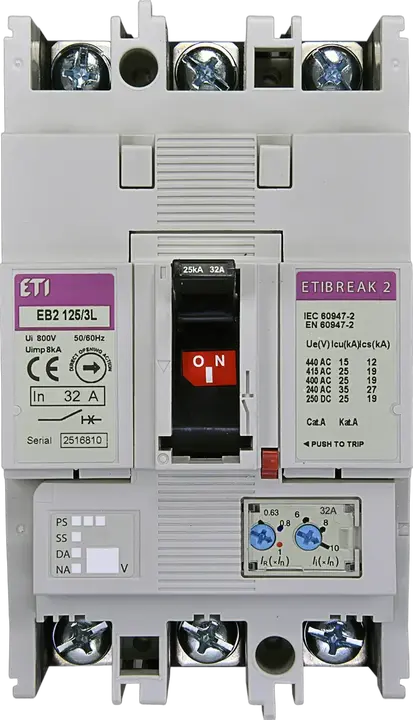

EB2 125/3L 32A 3p Rūpnieciskais automātslēdzis
- ETI kods:
- 004671022
- Pieteikums:
- 60947
- IP aizsardzība:
- IP20
- Īsslēguma jauda:
- 25/19 kA
- Nominālā strāva:
- 32 A
- Polu skaits:
- 3
- Savienojuma tips:
- Priekinė jungtis
- Nominālais impulsa izturības spriegums Uimp (kV):
- 8 kV
- Nominālā īssavienojuma pārtraukuma jauda pie 415V Icu/Ics (kA):
- 25/19 kA
- Nominālais darba spriegums (V AC):
- 690 V
- Nominālais darba spriegums (V DC):
- 250 V
- Nominālais izolācijas spriegums (V):
- 800 V
- Termiskā regulēšana:
- 0,63-1
- Magnētiskā regulēšana:
- 6-12
- Regulējams vai fiksēts:
- reguliuojamas
- Standarti:
- 60947
- Funkcija:
- MCCB
- Kataloga grupa 1:
- EB2
- Korpusa izmērs:
- 125A
14 Loģistika
Produkts
- Svars
- 1,1 kg
- Net width
- 90 mm
- Net height
- 155 mm
- Net depth
- 92 mm
- Stock unit of measure
- pcs
Transporta iepakojums
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895409489
- Transport packaging weight
- 1,1 kg
- Transport Packaging Dimensions Height
- 95 mm
- Transport Packaging Dimensions Width
- 160 mm
- Transport Packaging Dimensions Depth
- 110 mm
- Transport packaging volume
- 1,672 dm³
- Pallet quantity
- 727 pcs
- Customs tariff
- 85362010
13 ETIM
- Motor drive optional
- Jā
- Rated permanent current Iu
- 32 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker lever
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 19 kA
- With switched-off indicator
- Jā
- Overload release current setting(Min)
- 20,2 A
- Adjustment range undelayed short-circuit release(Min)
- 192 A
- Overload release current setting(Max)
- 32 A
- Adjustment range undelayed short-circuit release(Max)
- 384 A
ETIM klasifikācija – versija 9.0
2 Diagrammas
1 Programmatūra un draiveri
