004673001

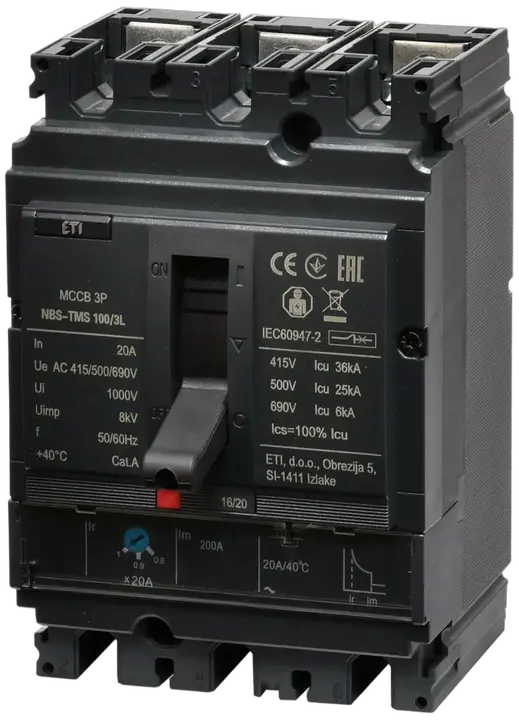

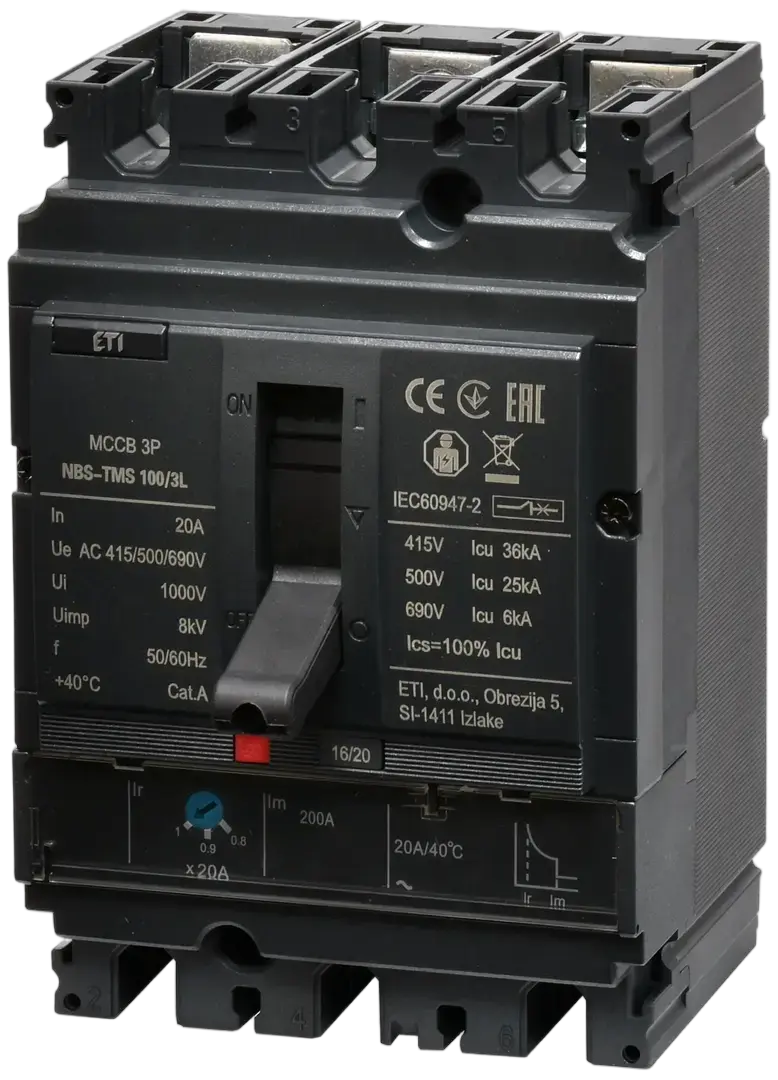

NBS-TMS 100/3L 20A 3P Rūpnieciskais automātslēdzis
- ETI kods:
- 004673001
- Pieteikums:
- 60947
- Nominālā strāva:
- 20 A
- Polu skaits:
- 3
- Savienojuma tips:
- Priekinė jungtis
- Nominālais impulsa izturības spriegums Uimp (kV):
- 8 kV
- Nominālā īssavienojuma pārtraukuma jauda pie 415V Icu/Ics (kA):
- 36 kA
- Nominālais darba spriegums (V AC):
- 690 V
- Nominālais izolācijas spriegums (V):
- 1 000 V
- Termiskā regulēšana:
- 0,8-1
- Magnētiskā regulēšana:
- 10In
- Regulējams vai fiksēts:
- reguliuojamas
- Standarti:
- 60947
- Funkcija:
- MCCB
- Kataloga grupa 1:
- NBS
21 Loģistika
Produkts
- Svars
- 1,5 kg
- Net width
- 105 mm
- Net height
- 157 mm
- Net depth
- 106,55 mm
- Stock unit of measure
- pcs
Pamata iepakojums
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895936473
- Basic packaging weight
- 1,79 kg
- Basic Packaging Dimensions Height
- 136 mm
- Basic Packaging Dimensions Width
- 116 mm
- Basic Packaging Dimensions Depth
- 183 mm
- Basic packaging volume
- 2,887 dm³
Transporta iepakojums
- Transport packaging quantity
- 12 pcs
- EAN code for a transport packaging
- 3838895936480
- Transport packaging weight
- 22,08 kg
- Transport Packaging Dimensions Height
- 370 mm
- Transport Packaging Dimensions Width
- 240 mm
- Transport Packaging Dimensions Depth
- 420 mm
- Transport packaging volume
- 37,296 dm³
- Pallet quantity
- 312 pcs
- Customs tariff
- 85362010
15 ETIM
- Motor drive optional
- Jā
- Complete device with protection unit
- Jā
- Rated permanent current Iu
- 20 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Position of connection for main current circuit
- Front side
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Complete device in housing
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 36 kA
- With switched-off indicator
- Jā
- Overload release current setting(Min)
- 16 A
- Rated voltage(Min)
- 415 V
- Rated voltage(Max)
- 690 V
- Overload release current setting(Max)
- 20 A
ETIM klasifikācija – versija 9.0
1 Programmatūra un draiveri
Programmatūra tiek nodrošināta tāda, kāda tā ir, bez jebkādām garantijām. Autors nav pienākumā sniegt atbalstu, servisu, labojumus vai jauninājumus bezmaksas programmatūrai vai draiberiem.
26 Birkas
004673001Rūpnieciskais automātslēdzisNBS-TMS 100/3L 20A 3PETIBREAKMCCBNBSNBSThermal magneticNBS 100InternacionālsFormēti korpusi automātiskie slēdži un atvienotājiCircuit breakers NBS Series 20-630ANominālais impulsa izturības spriegums Uimp (kV): 8 kVSavienojuma tips: Priekinė jungtisNominālais darba spriegums (V AC): 690 VFunkcija: MCCBPolu skaits: 3Nominālais izolācijas spriegums (V): 1000 VRegulējams vai fiksēts: reguliuojamasMagnētiskā regulēšana: 10InStandarti: 60947Termiskā regulēšana: 0,8-1Nominālā strāva: 20 A/20 ANominālā īssavienojuma pārtraukuma jauda pie 415V Icu/Ics (kA): 36 kA/36 kAKataloga grupa 1: NBSRūpnieciskais automātslēdzis
