002440740

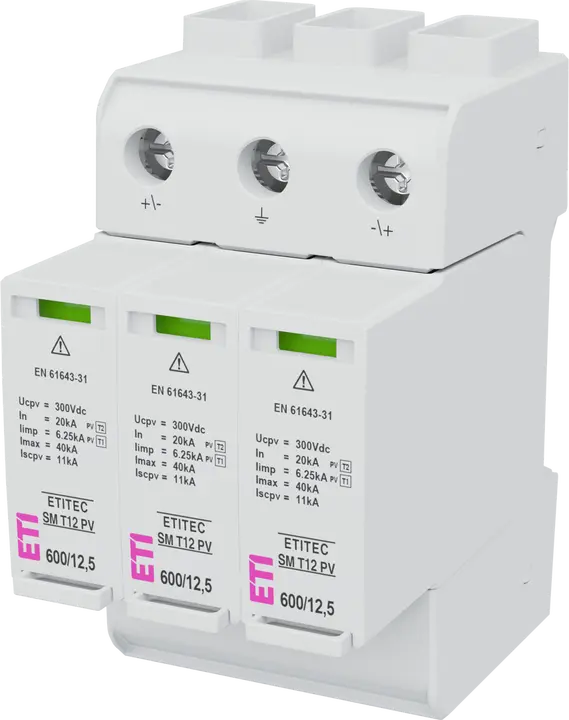

Attēls no ETITEC SM T12 PV 600/12,5 Y

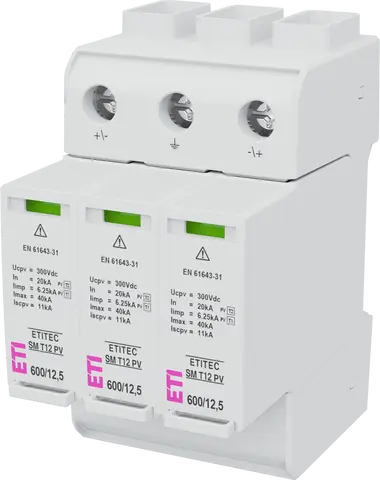

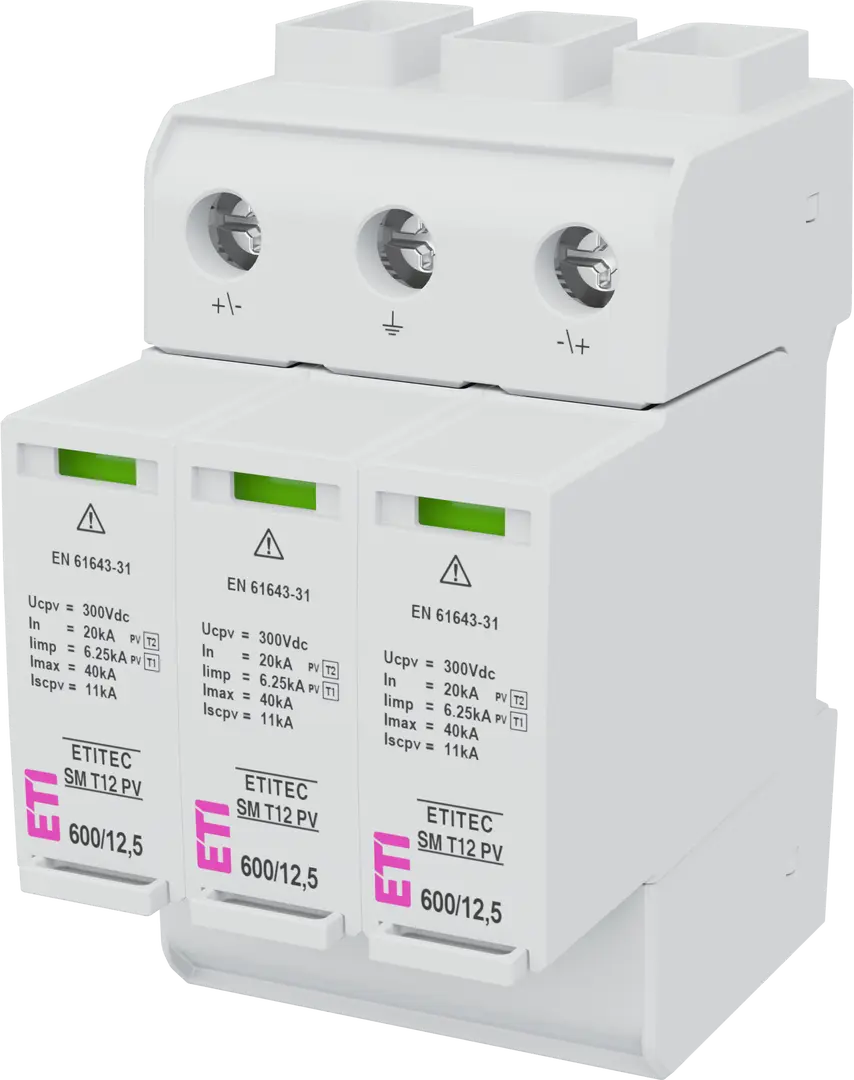

ETITEC SM T12 PV 600/12,5 Y Pārsprieguma ierobežotājs

ETI kods:: 002440740
Funkcija:: SPD
Pašreizējais veids:: DC
Savienojams vadītāja šķērsgriezums - ciets kodols (mm2):: 35 mm²
Tips:: T1, T2
DC max continous operating voltage Uc:: 600 V
Iimp(10/350) Impulsu strāva [kA]:: 6,25 kA
Iimp - kopējā impulsa strāva (10/350) (kA):: 12,5 kA
In (8/20):: 20 kA
Up - sprieguma aizsardzības līmenis (kV):: 2,8 kV
RC:: No
Noplūdes strāva:: No
Tīkla sistēma:: DC
Moduļu skaits:: 3
Uzstādīšana:: PV protection
Iebūvētais dziļums (mm):: 70 mm
Pietlietotā tehnoloģija:: MOV, GDT
IP aizsardzība:: IP20
Kataloga grupa 1:: ETITEC SM PV

Produkts

Svars: 0,374 kg
Stock unit of measure: pcs

Pamata iepakojums

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838400000606
Basic packaging weight: 0,404 kg
Basic Packaging Dimensions Height: 102 mm
Basic Packaging Dimensions Width: 65 mm
Basic Packaging Dimensions Depth: 110 mm
Basic packaging volume: 0,729 dm³

Transporta iepakojums

Transport packaging quantity: 5 pcs
EAN code for a transport packaging: 3838400000620
Transport packaging weight: 2,101 kg
Transport Packaging Dimensions Height: 109 mm
Transport Packaging Dimensions Width: 352 mm
Transport Packaging Dimensions Depth: 115 mm
Transport packaging volume: 4,412 dm³
Pallet quantity: 1 130 pcs
Customs tariff: 85363090

Max. conductor cross section flexible (fine-strand): 25 mm²
Max. conductor cross section solid (solid, stranded): 35 mm²
Max. continuous voltage DC: 600 V
Test class: Type 1 + 2
Degree of protection (IP): IP20
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 3 modular spacing
Lightning impulse current (10/350 µs): 12,5 kA
Specific energy (W/R): 9,77 kJ/Ohm
Voltage protection level: 2,8 kV
Max. PV-voltage: 500 V
Number of poles: 2
Signalling at the device: Optical
System configuration DC: Jā

ETIM klasifikācija – versija 9.0
