002443000

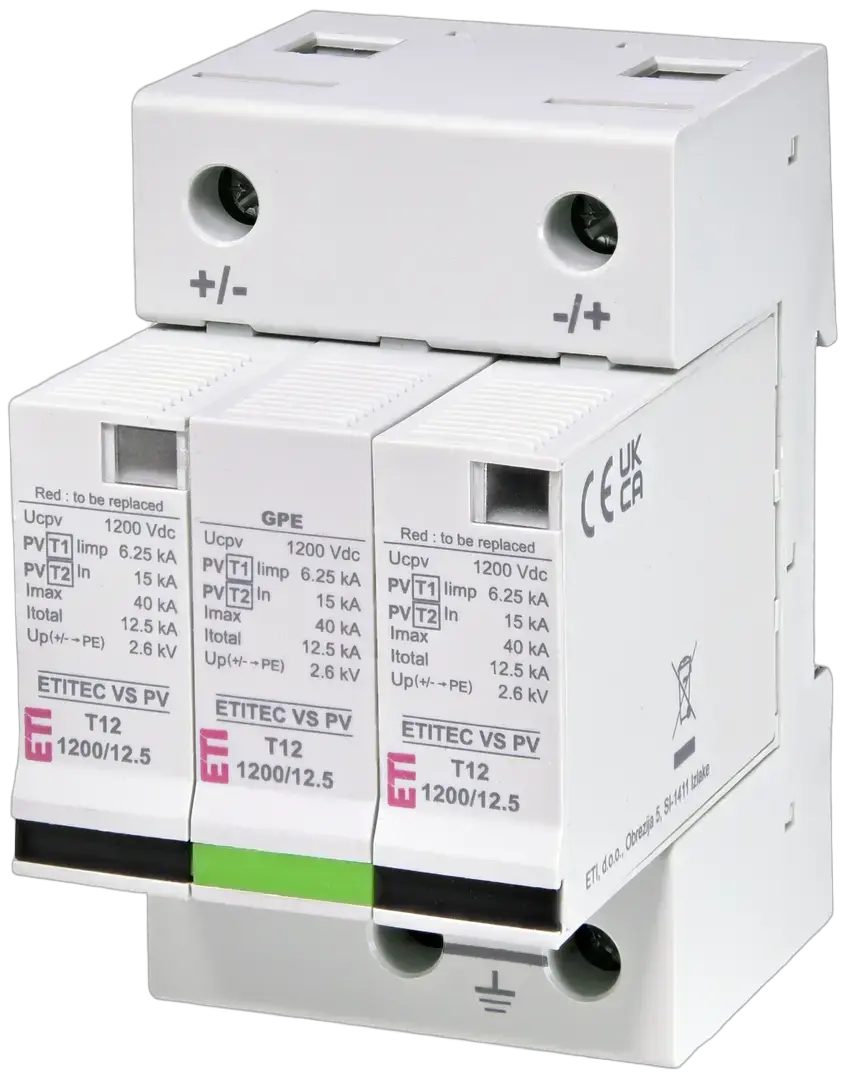

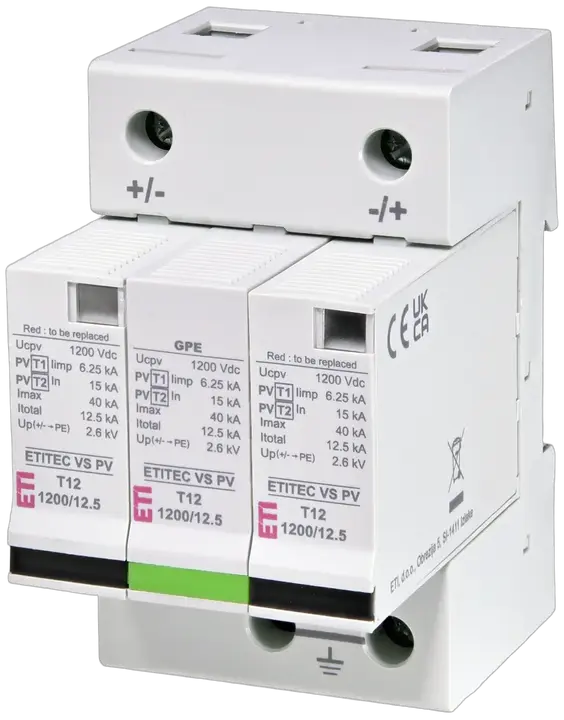

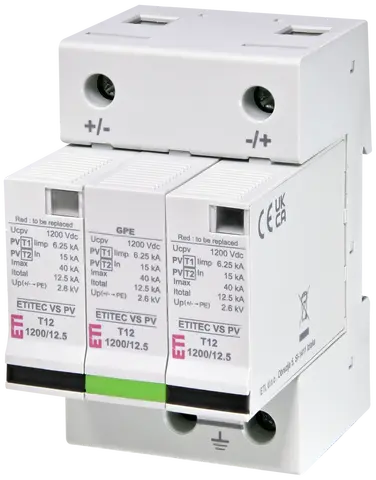

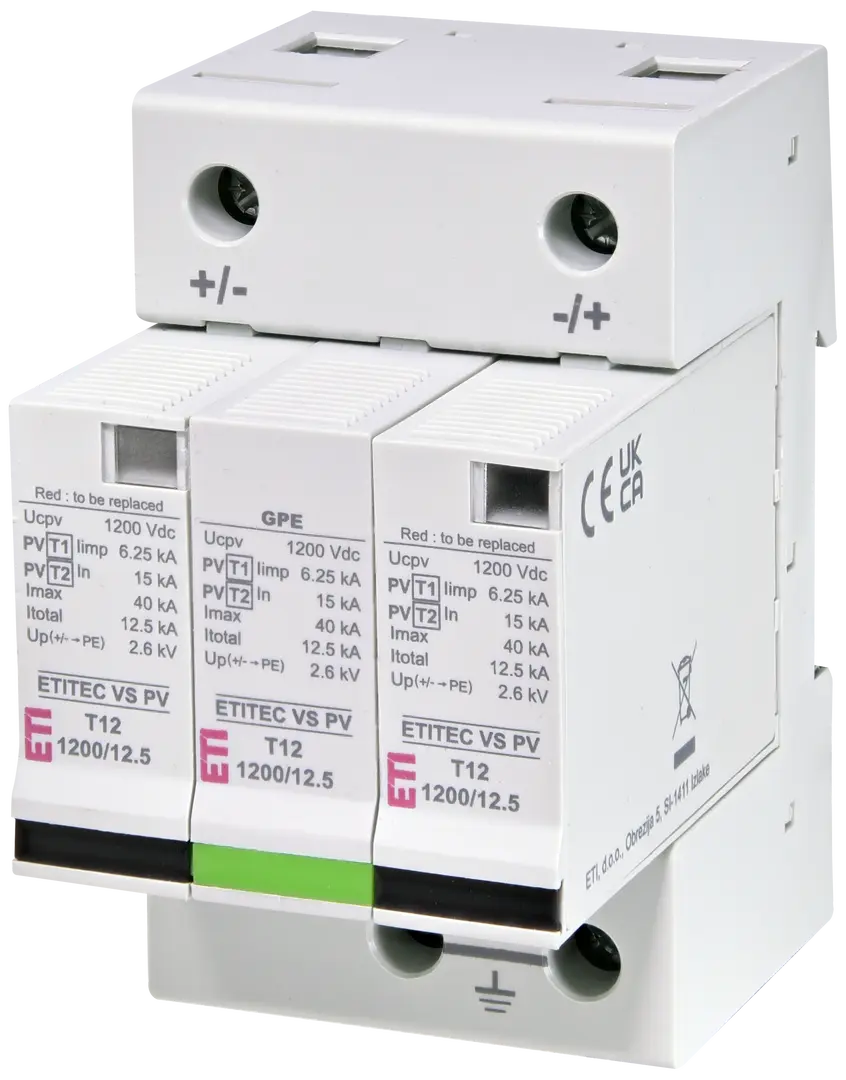

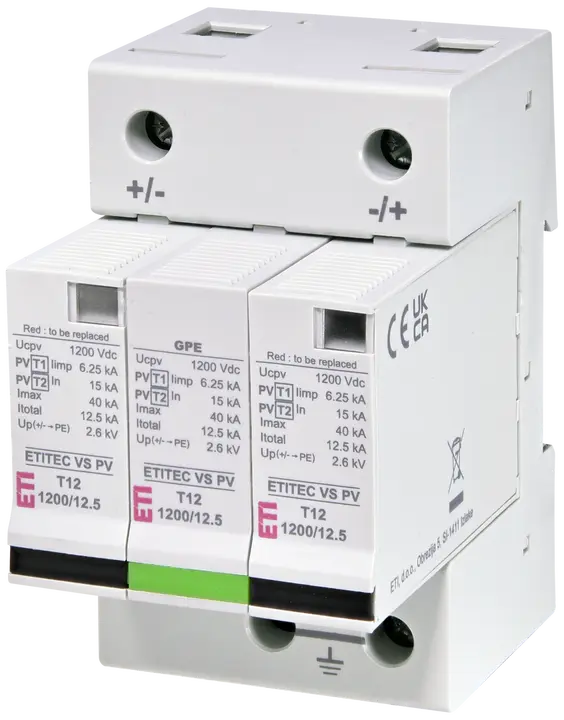

Attēls no ETITEC VS PV T12 1200/12,5

ETITEC VS PV T12 1200/12,5 Pārsprieguma ierobežotājs

ETI kods:: 002443000
Funkcija:: SPD
Pašreizējais veids:: DC
Tips:: T1, T2
DC max continous operating voltage Uc:: 1 200 V
Iimp(10/350) Impulsu strāva [kA]:: 12,5 kA
Iimp - kopējā impulsa strāva (10/350) (kA):: 12,5 kA
In (8/20):: 20 kA
Imax(8/20) [kA]:: 40 kA
Up - sprieguma aizsardzības līmenis (kV):: 1,3 kV
RC:: No
Noplūdes strāva:: No
Moduļu skaits:: 3
Uzstādīšana:: PV protection
Iebūvētais dziļums (mm):: 67 mm
Pietlietotā tehnoloģija:: MOV, GDT
IP aizsardzība:: IP20
Kataloga grupa 1:: ETITEC V

Produkts

Svars: 0,415 kg
Stock unit of measure: pcs

Pamata iepakojums

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838400100221
Basic packaging weight: 0,025 kg
Basic Packaging Dimensions Height: 83 mm
Basic Packaging Dimensions Width: 57 mm
Basic Packaging Dimensions Depth: 100 mm
Basic packaging volume: 0,473 dm³

Transporta iepakojums

Intermediate packaging quantity: 3 pcs
EAN code for a intermediate packaging: 3838400100238
Intermediate packaging weight: 1,455 kg
Intermediate Packaging Dimensions Height: 105 mm
Intermediate Packaging Dimensions Width: 90 mm
Intermediate Packaging Dimensions Depth: 183 mm
Transport packaging quantity: 24 pcs
EAN code for a transport packaging: 3838400100245
Transport packaging weight: 17 kg
Transport Packaging Dimensions Height: 290 mm
Transport Packaging Dimensions Width: 210 mm
Transport Packaging Dimensions Depth: 460 mm
Transport packaging volume: 28,014 dm³
Pallet quantity: 960 pcs
Customs tariff: 85363030

System configuration other: Jā
Voltage switching spark gap technology: Jā
Voltage protection level (DC+/DC- - PE): 2,6 kV
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 3 modular spacing
Nominal voltage DC: 1 000 V
Lightning impulse current (10/350 µs): 6,25 kA
Max. PV-voltage: 1 200 V
Number of poles: 3
Voltage protection level (DC+ - DC-): 4,6 kV
Signalling at the device: Optical
System configuration DC: Jā

ETIM klasifikācija – versija 9.0
