002443005

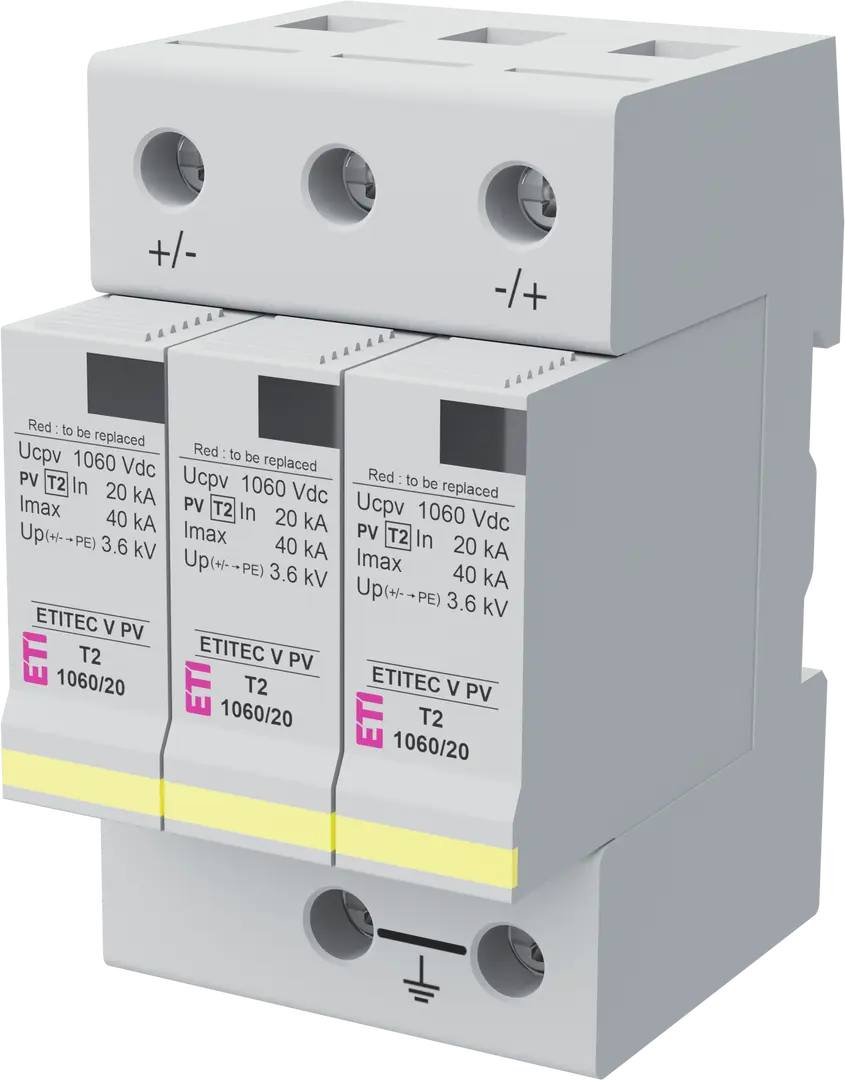

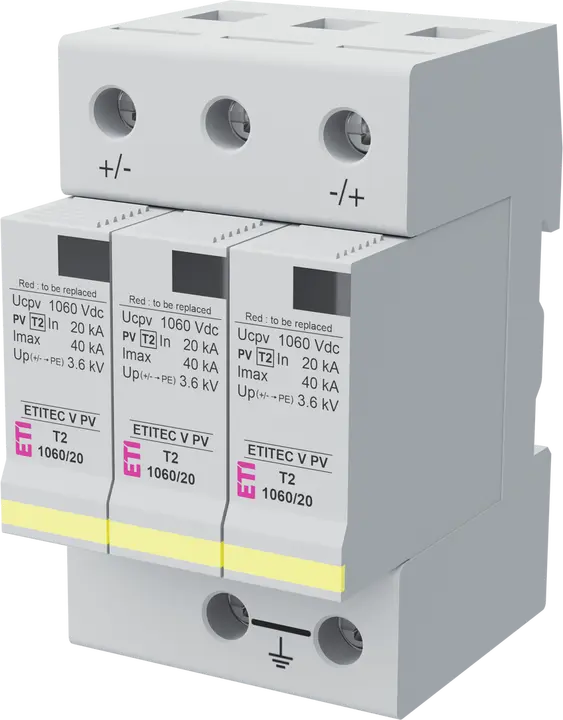

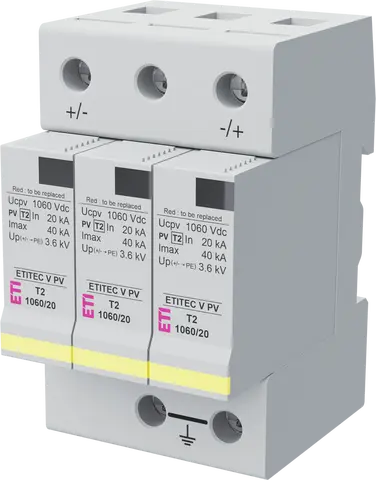

Attēls no ETITEC V PV T2 1060/20

ETITEC V PV T2 1060/20 Pārsprieguma ierobežotājs

ETI kods:: 002443005
Funkcija:: SPD
Pašreizējais veids:: DC
Tips:: T2
DC max continous operating voltage Uc:: 1 060 V
In (8/20):: 20 kA
Imax(8/20) [kA]:: 40 kA
Up - sprieguma aizsardzības līmenis (kV):: 3,6 kV
RC:: No
Noplūdes strāva:: Yes
Moduļu skaits:: 3
Uzstādīšana:: DIN
Iebūvētais dziļums (mm):: 67 mm
Pietlietotā tehnoloģija:: MOV
IP aizsardzība:: IP40
Kataloga grupa 1:: ETITEC PV

Tehnisko datu katalogs

Produkts

Svars: 0,289 kg
Stock unit of measure: pcs

Pamata iepakojums

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838400182227
Basic packaging weight: 0,31 kg
Basic Packaging Dimensions Height: 57 mm
Basic Packaging Dimensions Width: 70 mm
Basic Packaging Dimensions Depth: 100 mm
Basic packaging volume: 0,399 dm³

Transporta iepakojums

Intermediate packaging quantity: 3 pcs
EAN code for a intermediate packaging: 3838400182210
Intermediate packaging weight: 1,031 kg
Intermediate Packaging Dimensions Height: 105 mm
Intermediate Packaging Dimensions Width: 78 mm
Intermediate Packaging Dimensions Depth: 183 mm
Transport packaging quantity: 36 pcs
EAN code for a transport packaging: 3838400182203
Transport packaging weight: 14,644 kg
Transport Packaging Dimensions Height: 210 mm
Transport Packaging Dimensions Width: 290 mm
Transport Packaging Dimensions Depth: 460 mm
Transport packaging volume: 28,014 dm³
Pallet quantity: 1 440 pcs
Customs tariff: 85363030

System configuration other: Jā
Max. discharge surge current (8/20): 40 kA
Number of conductors (without earthing): 2
Degree of protection (IP): IP40
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 3 modular spacing
Nominal voltage DC: 1 000 V
Max. PV-voltage: 1 060 V
Signalling at the device: Optical
Nominal discharge surge current (8/20): 20 kA
System configuration DC: Jā

ETIM klasifikācija – versija 9.0
