001690915

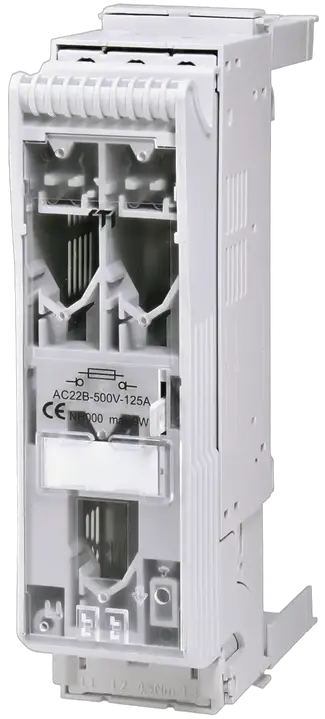

KVL-B-000 3p F50 Bottom Drošinātāju blokslēdzis
- ETI kods:
- 001690915
- Izmērs:
- NH000
- Sprieguma veids:
- AC
- Funkcija:
- Fuse switch disconnector
- Polu skaits:
- 3
- IP aizsardzība:
- IP20
- Montāžas veids:
- Busbar mounting
- Izmantošanas kategorija:
- AC-22B, AC-21B
- Pārsprieguma kategorija:
- III
- Nominālā frekvence (Hz):
- 40/60 Hz
- Altitude (m):
- ≤ 2000 m
- Nominālā nosacītā īsslēguma strāva Inc (kA):
- 80 kA
- Mechanical cycles:
- 1 400
- Apkārtējās vides temperatūra (°C):
- -25/55 °C
- Nominālais izolācijas spriegums (V):
- 800 V
- Vardinė trumpalaikė atsparumo srovė Icw:
- 5 kA
- Nominali darbinė srovė Ie AC-21 A/B at 690V (A):
- 80 A
- Electrical cycles:
- 200
- Pd (W):
- 12 W
- Maks. nominālais darba spriegums (V AC):
- 690 V
- Clamping cross-section (mm²):
- 1.5-50 mm²
- Piesārņojuma pakāpe:
- 2
- Maksimālā pieļaujamā jaudas izkliede uz drošinātāju saiti (W):
- 12 W
- Skavas materiāls:
- Cu
- Nominālais impulsa izturības spriegums Uimp (kV):
- 6 kV
14 Loģistika
Produkts
- Svars
- 0,58 kg
- Net width
- 53,3 mm
- Net height
- 207,2 mm
- Net depth
- 141,5 mm
- Stock unit of measure
- pcs
Transporta iepakojums
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895908050
- Transport packaging weight
- 0,801 kg
- Transport Packaging Dimensions Height
- 220 mm
- Transport Packaging Dimensions Width
- 145 mm
- Transport Packaging Dimensions Depth
- 70 mm
- Transport packaging volume
- 2,233 dm³
- Pallet quantity
- 500 pcs
- Customs tariff
- 85363090
11 ETIM
- Max. rated operation voltage Ue AC
- 690 V
- Rated permanent current Iu
- 125 A
- Suitable for fuses
- NH000
- Type of control element
- Other
- Conditioned rated short-circuit current Iq
- 80 kA
- Cable entry
- Bottom
- Type of electrical connection of main circuit
- Frame clamp
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Suitable for busbar mounting
- Jā
- Position control element
- Other
ETIM klasifikācija – versija 9.0
