001690930

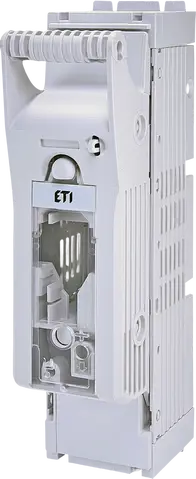

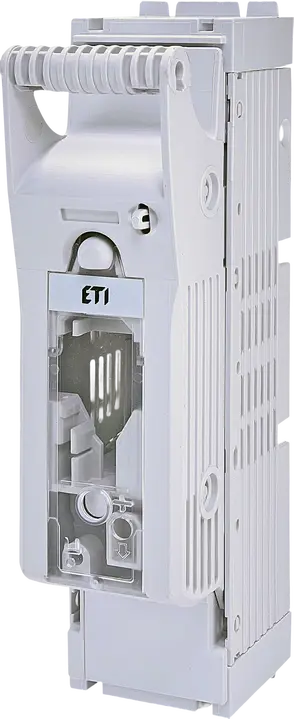

KVL-B/SF-00 1p M8-M8 Drošinātāju blokslēdzis
- ETI kods:
- 001690930
- Izmērs:
- NH00
- Sprieguma veids:
- AC/DC
- Tightening torque (Nm):
- 15-12 Nm
- Funkcija:
- Fuse switch disconnector
- Polu skaits:
- 1
- IP aizsardzība:
- IP20
- Montāžas veids:
- Busbar mounting
- Nominālā darbības strāva Ie AC-21 at 400V (A):
- 160 A
- Izmantošanas kategorija:
- AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
- Pārsprieguma kategorija:
- III
- Nominālā frekvence (Hz):
- 40/60 Hz
- Altitude (m):
- ≤ 2000 m
- Nominālais darba spriegums (V DC):
- 440 V
- Nominālā nosacītā īsslēguma strāva Inc (kA):
- 120 kA
- Mechanical cycles:
- 1 600
- Apkārtējās vides temperatūra (°C):
- -25/55 °C
- Nominālais izolācijas spriegums (V):
- 800 V
- Vardinė trumpalaikė atsparumo srovė Icw:
- 5 kA
- Nominali darbinė srovė Ie AC-21 A/B at 690V (A):
- 160 A
- Electrical cycles:
- 200
- Pd (W):
- 5 W
- Maks. nominālais darba spriegums (V AC):
- 690 V
- Terminal screw:
- M8
- Piesārņojuma pakāpe:
- 3
- Maksimālā pieļaujamā jaudas izkliede uz drošinātāju saiti (W):
- 12 W
- Nominālais impulsa izturības spriegums Uimp (kV):
- 8 kV
15 Loģistika
Produkts
- EAN code for a single product
- 3838895840831
- Svars
- 0,35 kg
- Net width
- 50 mm
- Net height
- 204 mm
- Net depth
- 111,85 mm
- Stock unit of measure
- pcs
Transporta iepakojums
- Transport packaging quantity
- 2 pcs
- EAN code for a transport packaging
- 3838895823100
- Transport packaging weight
- 0,729 kg
- Transport Packaging Dimensions Height
- 224 mm
- Transport Packaging Dimensions Width
- 145 mm
- Transport Packaging Dimensions Depth
- 106 mm
- Transport packaging volume
- 3,443 dm³
- Pallet quantity
- 600 pcs
- Customs tariff
- 85363090
9 ETIM
- Version as safety switch
- ✓
- Max. rated operation voltage Ue AC
- 690 V
- Rated permanent current Iu
- 160 A
- Suitable for fuses
- NH00
- Type of control element
- Cover grip
- Type of electrical connection of main circuit
- Screw connection
- Degree of protection (IP), front side
- IP20
- Number of poles
- 1
- Version as main switch
- ✓
ETIM klasifikācija – versija 9.0
