004672280

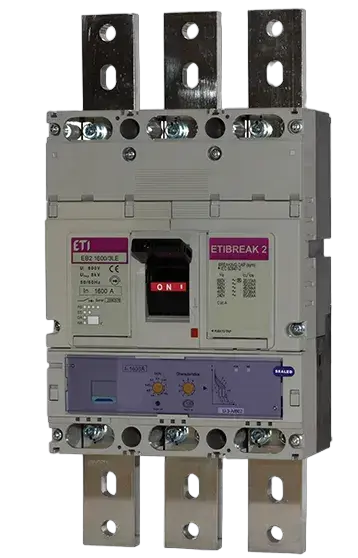

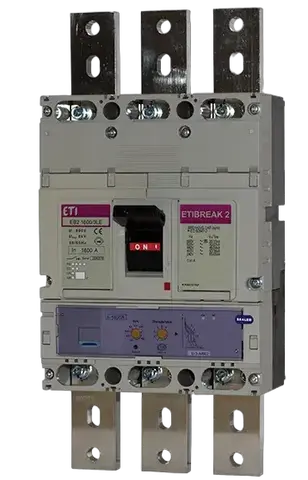

EB2 1600/3E-RC 1600A 3p Rūpnieciskais automātslēdzis
- ETI kods:
- 004672280
- Pieteikums:
- 60947
- Īsslēguma jauda:
- 100/75 kA
- Nominālā strāva:
- 1600 A
- Polu skaits:
- 3
- Savienojuma tips:
- Galinė jungtis
- Nominālais impulsa izturības spriegums Uimp (kV):
- 8 kV
- Nominālā īssavienojuma pārtraukuma jauda pie 415V Icu/Ics (kA):
- 100/75 kA
- Nominālais darba spriegums (V AC):
- 690 V
- Nominālais izolācijas spriegums (V):
- 800 V
- Termiskā regulēšana:
- 0,4-1
- Magnētiskā regulēšana:
- adjustable
- Regulējams vai fiksēts:
- reguliuojamas
- Standarti:
- 60947
- Funkcija:
- MCCB
- Kataloga grupa 1:
- EB2
- Korpusa izmērs:
- 1600A
14 Loģistika
Produkts
- Svars
- 25 kg
- Net width
- 210 mm
- Net height
- 570,2 mm
- Net depth
- 189,29 mm
- Stock unit of measure
- pcs
Transporta iepakojums
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895665106
- Transport packaging weight
- 25 kg
- Transport Packaging Dimensions Height
- 330 mm
- Transport Packaging Dimensions Width
- 500 mm
- Transport Packaging Dimensions Depth
- 280 mm
- Transport packaging volume
- 46,2 dm³
- Pallet quantity
- 32 pcs
- Customs tariff
- 85362090
15 ETIM
- Motor drive optional
- Jā
- Rated permanent current Iu
- 1 600 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker
- Type of electrical connection of main circuit
- Rail connection
- Number of poles
- 3
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 75 kA
- With switched-off indicator
- Jā
- Overload release current setting(Min)
- 640 A
- Adjustment range short-term delayed short-circuit release(Min)
- 1 600 A
- Adjustment range undelayed short-circuit release(Min)
- 8 960 A
- Adjustment range short-term delayed short-circuit release(Max)
- 16 000 A
- Overload release current setting(Max)
- 1 600 A
- Adjustment range undelayed short-circuit release(Max)
- 19 200 A
ETIM klasifikācija – versija 9.0
