001102405

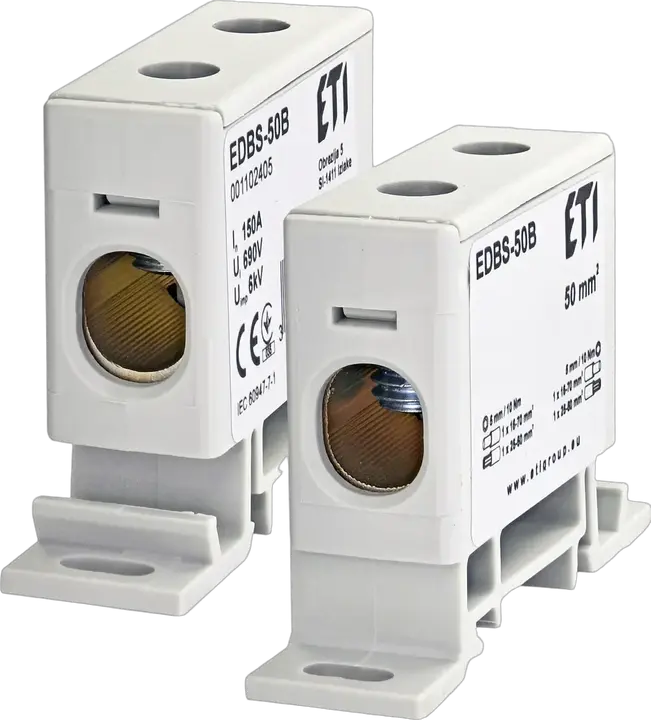

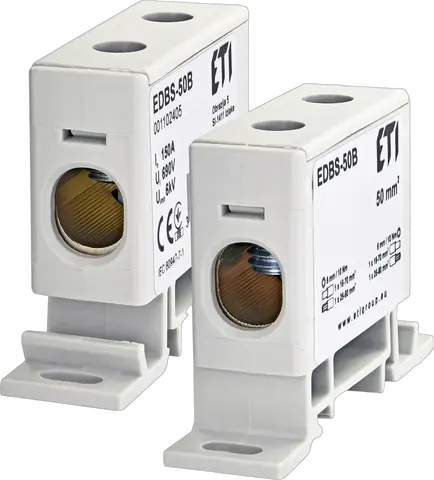

EDBS-50B Savienojuma stiprinājumi
- ETI kods:
- 001102405
- Aksesuāru tips:
- EDB DIN rail distribution blocks
- Kataloga grupa 1:
- Paskirstymo gnybtas
- Kataloga grupa 2:
- EDBM DIN rail distribution blocks
- Maksimālais ievades šķērsgriezums, mm2:
- 50 mm²
- Avots:
- L
- Montāžas veids:
- TH 35
- Nominālā strāva:
- 150 A
- Nominālais maiņstrāvas spriegums:
- 690 V
- Nominālais līdzstrāvas spriegums:
- 690 V
- Nominālais izolācijas spriegums (V):
- 690 V
- Īsslēguma jauda:
- 12 kA
- Augstums:
- 40 mm
- Platums:
- 17,8 mm
- Dziļums:
- 70 mm
- Nominālais šķērsgriezums:
- 16-70 mm²
- Korpusa materiāls:
- PA6 GF25
- Skavas materiāls:
- Al6060+Sn
4 Dokumenti
16 Loģistika
Produkts
- EAN code for a single product
- 3838895742548
- Svars
- 0,04 kg
- Net width
- 17,8 mm
- Net height
- 70 mm
- Net depth
- 45 mm
- Stock unit of measure
- pcs
Pamata iepakojums
- Basic packaging quantity
- 10 pcs
- EAN code for a basic packaging
- 3838895733980
- Basic packaging weight
- 0,44 kg
- Basic packaging volume
- 0,76 dm³
Transporta iepakojums
- Transport packaging quantity
- 200 pcs
- EAN code for a transport packaging
- 3838895733997
- Transport packaging weight
- 8,8 kg
- Transport packaging volume
- 15,2 dm³
- Pallet quantity
- 7 200 pcs
- Customs tariff
- 85369010
15 ETIM
- Width
- 17,8 mm
- Material insulation body
- Thermoplastic
- Rated current In
- 150 A
- Mounting method
- Other
- Type of electrical connection 1
- Screw connection
- Number of poles
- 1
- Number of clamp positions per pole
- 2
- Depth
- 70 mm
- Rated voltage
- 690 V
- Colour
- Grey
- Height
- 40 mm
- Connectable conductor cross section solid-core(Min)
- 16 mm²
- Operating temperature(Min)
- -25 °C
- Connectable conductor cross section solid-core(Max)
- 70 mm²
- Operating temperature(Max)
- 80 °C
ETIM klasifikācija – versija 9.0
