001102426

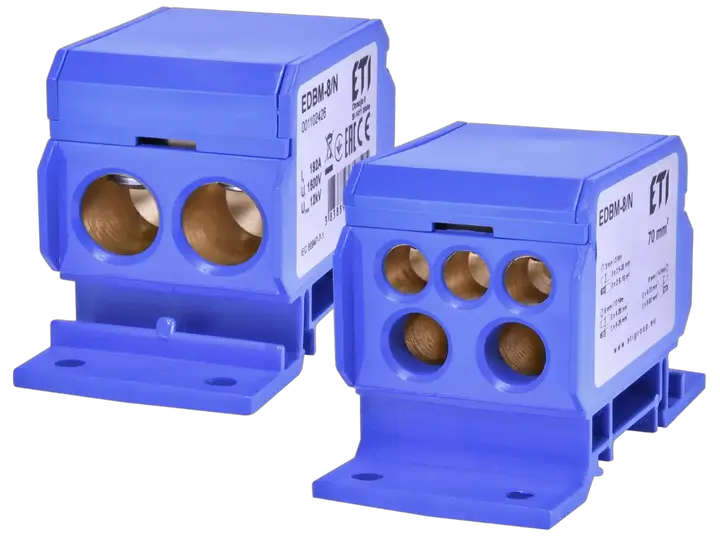

EDBM-8/N Sadales bloks
- ETI kods:
- 001102426
- Aksesuāru tips:
- EDB DIN rail distribution blocks
- Kataloga grupa 1:
- Paskirstymo gnybtas
- Kataloga grupa 2:
- EDBM DIN rail distribution blocks
- Maksimālais ievades šķērsgriezums, mm2:
- 70 mm²
- Avots:
- N
- Montāžas veids:
- TH 35
- Nominālā strāva:
- 192 A
- Nominālais maiņstrāvas spriegums:
- 1500 V
- Nominālais līdzstrāvas spriegums:
- 1500 V
- Nominālais izolācijas spriegums (V):
- 1 500 V
- Īsslēguma jauda:
- 12 kA
- Augstums:
- 44 mm
- Platums:
- 40 mm
- Dziļums:
- 80 mm
- Nominālais šķērsgriezums:
- 2.5-70 mm²
- Korpusa materiāls:
- PA6 GF25
- Skavas materiāls:
- MO-58
4 Dokumenti
16 Loģistika
Produkts
- EAN code for a single product
- 3838895747505
- Svars
- 0,225 kg
- Net width
- 40 mm
- Net height
- 79 mm
- Net depth
- 50,6 mm
- Stock unit of measure
- pcs
Pamata iepakojums
- Basic packaging quantity
- 5 pcs
- EAN code for a basic packaging
- 3838895747482
- Basic packaging weight
- 1,16 kg
- Basic packaging volume
- 1,05 dm³
Transporta iepakojums
- Transport packaging quantity
- 100 pcs
- EAN code for a transport packaging
- 3838895747499
- Transport packaging weight
- 23,2 kg
- Transport packaging volume
- 21 dm³
- Pallet quantity
- 3 000 pcs
- Customs tariff
- 85369010
17 ETIM
- Width
- 40 mm
- Material insulation body
- Thermoplastic
- Rated current In
- 192 A
- Mounting method
- Other
- Type of electrical connection 1
- Screw connection
- Number of poles
- 1
- Number of clamp positions per pole
- 7
- Depth
- 80 mm
- Rated voltage
- 1 500 V
- Colour
- Blue
- Height
- 44 mm
- Connectable conductor cross section solid-core(Min)
- 4 mm²
- Connectable conductor cross section multi-wired(Min)
- 6 mm²
- Operating temperature(Min)
- -25 °C
- Connectable conductor cross section solid-core(Max)
- 70 mm²
- Connectable conductor cross section multi-wired(Max)
- 50 mm²
- Operating temperature(Max)
- 80 °C
ETIM klasifikācija – versija 9.0
2 Diagrammas
1 Programmatūra un draiveri
Programmatūra tiek nodrošināta tāda, kāda tā ir, bez jebkādām garantijām. Autors nav pienākumā sniegt atbalstu, servisu, labojumus vai jauninājumus bezmaksas programmatūrai vai draiberiem.
25 Birkas
001102426Sadales bloksEDBM-8/NETIBOXDin sliežu sadales EDBDin rail distribution blocks EDBMDin rail distribution blocks EDBMDin rail distribution blocks EDBMDin rail distribution blocks EDBMInternacionālskorpusiem, sadales, ekipējumsDin sliežu sadales EDBAugstums: 44 mmSkavas materiāls: MO-58Dziļums: 80 mmĪsslēguma jauda: 12 kA/12 kANominālais izolācijas spriegums (V): 1500 VNominālais šķērsgriezums: 2.5 mm²-70 mm²Nominālais maiņstrāvas spriegums: 1500 V/1500 VMontāžas veids: TH 35Nominālais līdzstrāvas spriegums: 1500 V/1500 VPlatums: 40 mmNominālā strāva: 192 A/192 AKorpusa materiāls: PA6 GF25Sadales bloks Montāžas veids: TH 35 Nominālā strāva: 192 A/192 A Īsslēguma jauda: 12 kA/12 kA Augstums: 44 mm Platums: 40 mm Dziļums: 80 mm Nominālais šķērsgriezums: 2.5 mm²-70 mm²
