001102436

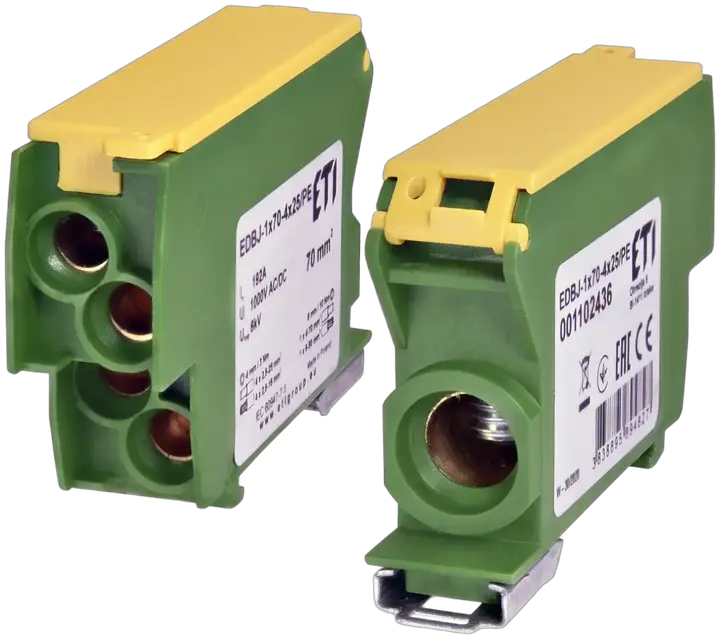

EDBJ-1x70-4x25/PE Sadales bloks
- ETI kods:
- 001102436
- Funkcija:
- Razdelilni blok
- Montāžas veids:
- TH 35
- Nominālā strāva:
- 192 A
- Nominālais maiņstrāvas spriegums:
- 415 V
- Nominālais līdzstrāvas spriegums:
- 415 V
- Nominālais izolācijas spriegums (V):
- 1 000 V
- Īsslēguma jauda:
- 10 kA
- Augstums:
- 79,5 mm
- Platums:
- 17,8 mm
- Dziļums:
- 50 mm
- Nominālais šķērsgriezums:
- 2.5-70 mm²
- Korpusa materiāls:
- PC/ABS
- Skavas materiāls:
- MO-58
- Darba temperatūra:
- -30-80 °C
5 Dokumenti
22 Loģistika
Produkts
- EAN code for a single product
- 3838895894827
- Svars
- 0,117 kg
- Net width
- 17,8 mm
- Net height
- 81 mm
- Net depth
- 50,35 mm
- Stock unit of measure
- pcs
Pamata iepakojums
- Basic packaging quantity
- 10 pcs
- EAN code for a basic packaging
- 3838400166258
- Basic packaging weight
- 1,16 kg
- Basic Packaging Dimensions Height
- 83 mm
- Basic Packaging Dimensions Width
- 182 mm
- Basic Packaging Dimensions Depth
- 52 mm
- Basic packaging volume
- 0,786 dm³
Transporta iepakojums
- Transport packaging quantity
- 240 pcs
- EAN code for a transport packaging
- 3838895894810
- Transport packaging weight
- 28,08 kg
- Transport Packaging Dimensions Height
- 280 mm
- Transport Packaging Dimensions Width
- 210 mm
- Transport Packaging Dimensions Depth
- 340 mm
- Transport packaging volume
- 19,992 dm³
- Pallet quantity
- 5 040 pcs
- Customs tariff
- 85369010
15 ETIM
- Width
- 17,8 mm
- Material insulation body
- Thermoplastic
- Rated current In
- 192 A
- Mounting method
- Other
- Number of poles
- 1
- Number of clamp positions per pole
- 5
- Depth
- 50 mm
- Rated voltage
- 415 V
- Colour
- Green/yellow
- Height
- 79,5 mm
- Inflammability class of insulation material according to with UL94
- V0
- Connectable conductor cross section solid-core(Min)
- 4 mm²
- Operating temperature(Min)
- -30 °C
- Connectable conductor cross section solid-core(Max)
- 70 mm²
- Operating temperature(Max)
- 80 °C
ETIM klasifikācija – versija 9.0
